Parameters

Conditions

Min.

Typ

Max.

Units

Nominal Frequency

－

100.000

MHz

Supply voltage

－

11.4

12

12.6

V

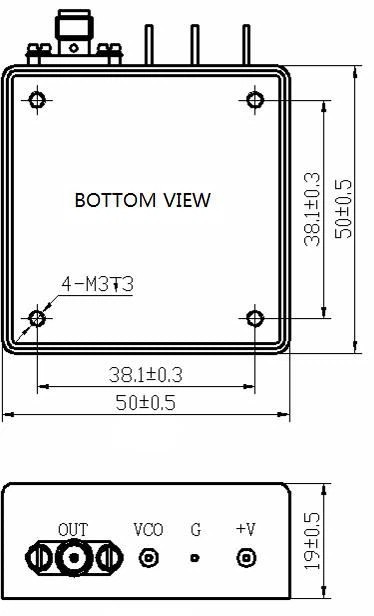

Package size

－

50×50×19

mm

Power consumption

During warm up

－

－

7.2

Watts

Steady state @ 25℃

－

－

3.6

Watts

Freq. stability vs. load

RL±5％

－

－

±2

ppb

Freq. stability vs. supply voltage

VDD±5％

－

－

±2

ppb

Freq. stability vs. temperature

Referenced to 25℃ (-40 to +70°C )

－

－

±0.1

ppm

Initial tolerance

Vcont= +4V@25℃

－

－

±0.5

ppm

Aging

Per day

After 30 days of continues operation

－

－

±5

ppb

Per 1st year

－

－

±0.5

ppm

Per 10 years

－

－

±0.3

ppm

Operating temperature range

－

-40

－

70

℃

Warm up time

@ 25°C △F/F≦ ±0.5ppm (Based on Freq. After 1h)

－

－

3

min

Output wave

－

SINWAVE

－

Output power

VDD=12V

12

－

15

dBm

Output load

－

－

50

－

Ω

Harmonics

－

－

－

-25

dBc

Spurious

－

－

－

-70

dBc

Pull range

Vcont=0 to 8V

±1.0

－

－

ppm

Linearity

－

－

－

±10

%

Slope

－

Positive

－

Control voltage

－

0

4

8

V

Phase noise

@ 10Hz offset

@ 100MHz

－

-108

-105

dBc/Hz

@ 100Hz offset

－

-138

-135

dBc/Hz

@ 1kHz offset

－

-168

-165

dBc/Hz

@ 10kHz offset

－

-172

-170

dBc/Hz

@ 100kHz offset

－

-178

-175

dBc/Hz
