Nominal Frequency

－

100.000

MHz

Supply voltage

－

11.4

12

12.6

V

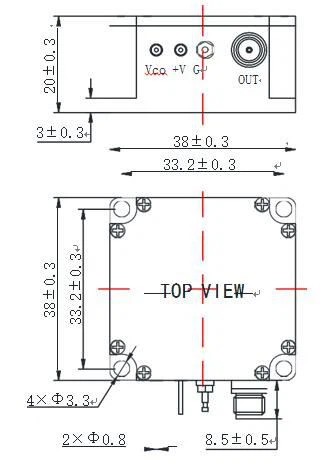

Package size

－

38×38×20

mm

Power consumption

During warm up

－

－

3.6

Watts

Steady state @ 25℃

－

－

1.2

Watts

Freq. stability vs. load

RL±5％

－

－

±20

ppb

Freq. stability vs. supply voltage

VDD±5％

－

－

±20

ppb

Freq. stability vs. temperature

Referenced to 25℃ (-40 to+70°C)

－

－

±0.1

ppm

Freq. retrace

Power on after 1h, referenced to Freq. before power off 24h.

－

－

±50

ppb

Initial tolerance

Vcont=+4V@25℃

－

－

±0.5

ppm

Aging

per day

After 30 days of continues operation

－

－

±5

ppb

per 1st year

－

－

±0.3

ppm

per 10 years

－

－

±2.0

ppm

Operating temperature range

－

-40

－

70

℃

Warm up time

@ 25°C △F/F≦ ±0.5ppm (Based on Freq. After 1h)

－

－

3

min

Output wave

Connector: SMA-K

SINWAVE

－

Output power

VDD=12V

8

10

12

dBm

Output load

－

－

50

－

Ω

Harmonics

－

－

－

-30

dBc

Spurious

－

－

－

-80

dBc

Pull range

Vcont=0 to 8V

±1.0

－

－

ppm

Linearity

－

－

－

±10

%

Slope

－

positive

－

Control voltage

－

0

4

8

V

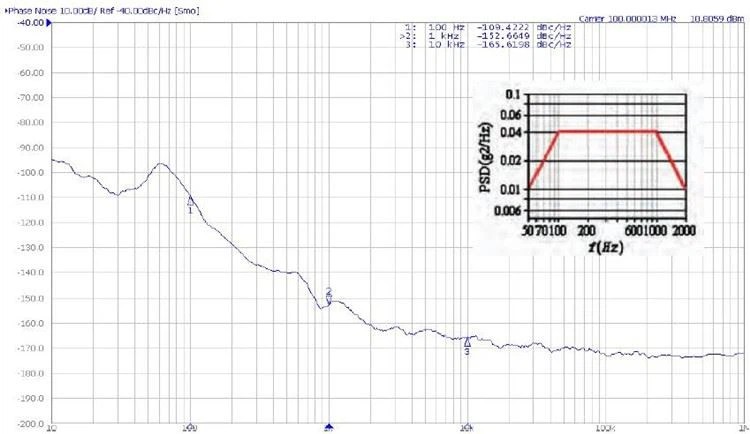

SSB Phase noise

@ 1kHz offset

Static

－

-162

-160

dBc/Hz

@ 10kHz offset

－

-168

-165

dBc/Hz

@ 100kHz offset

－

-172

-170

dBc/Hz

@ 1kHz offset

dynamic

－

-150

-145

dBc/Hz

@ 10kHz offset

－

-165

-160

dBc/Hz

@ 100kHz offset

－

-170

-165

dBc/Hz
