Nominal Frequency

－

10.000

MHz

Supply voltage

－

4.75

5

5.25

V

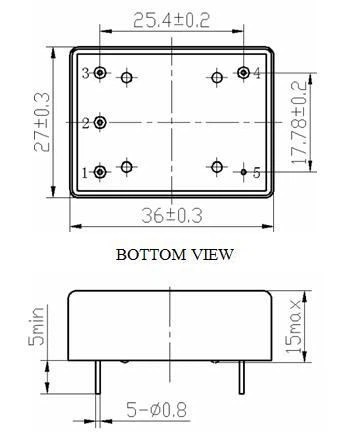

Package size

－

36*27*15

mm

Power consumption

During warm up

－

－

5

Watts

Steady state @ 25℃

－

－

2

Watts

Freq. stability vs. load

CL±10％

－

－

±0.3

ppb

Freq. stability vs. supply voltage

VDD±5％

－

－

±0.3

ppb

Freq. stability vs. temperature

-40 to +70°C

－

－

±0.5

ppb

Freq. retrace

Power on after 15min, referenced to Freq. before power off 24h.

－

－

±10

ppb

Warm up time

15 min power on @25℃ vs.1 hour power on

－

－

±10

ppb

Initial tolerance

Vcont is NC @25℃

－

－

±0.05

ppm

Short Term Stability

Test @25℃

－

5E-12

1E-11

/s

Aging

per day

After 30 days of continues operation

－

±0.1

±0.2

ppb

per 1st year

－

－

±10

ppb

per 10 years

－

－

±0.05

ppm

Output wave

－

LVTTL

－

Output load

－

－

15

－

pF

Output level

－

"1" ≥2.8

V

"0" ≤0.3

Rise/fall time

－

－

－

6

ns

Duty cycle

－

45

－

55

%

Pull range

Vcont=0 to 3.3V

0.5

－

－

ppm

Slope

－

positive

－

Operating temperature range

-40

－

70

℃

Storage temperature range

-55

－

85

℃

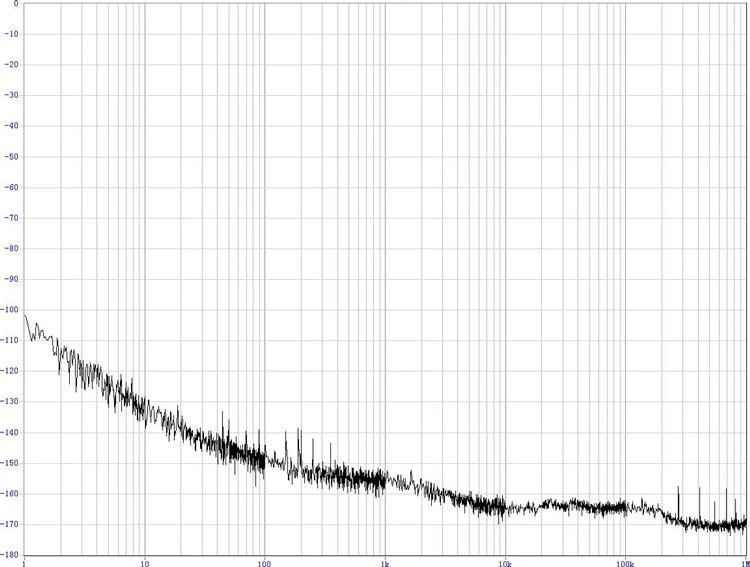

Phase noise

@ 10Hz offset

@ 10MHz

－

－

-120

dBc/Hz

@ 100Hz offset

－

－

-140

dBc/Hz

@ 1kHz offset

－

－

-150

dBc/Hz

@ 10kHz offset

－

－

-155

dBc/Hz
