Nominal Frequency

－

100.000

MHz

Supply voltage

－

11.4

12

12.6

V

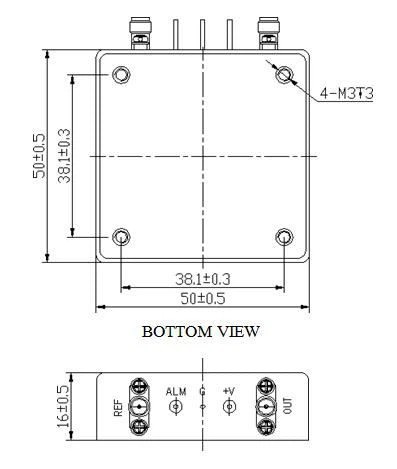

Package size

－

50×50×16

mm

Power consumption

During warm up

－

－

4.8

Watts

Steady state @ 25℃

－

－

2.4

Watts

Freq. stability vs. load

Without REF, RL±5％

－

－

±2

ppb

Freq. stability vs. supply voltage

Without REF, VDD±5％

－

－

±2

ppb

Initial tolerance

Without REF

－

－

±0.5

ppm

Lock indication level

@ locked

3.0

－

－

V

Aging

per day

After 30 days of continues operation Without REF

－

－

±5

ppb

per 1st year

－

－

±0.5

ppm

per 10 years

－

－

±0.3

ppm

Operating temperature range

－

-40

－

70

℃

Output wave

－

SINWAVE

－

Output power

VDD=12V

8

10

12

dBm

Output load

－

－

50

－

Ω

Harmonics

－

－

－

-30

dBc

Spurious

－

－

－

-70

dBc

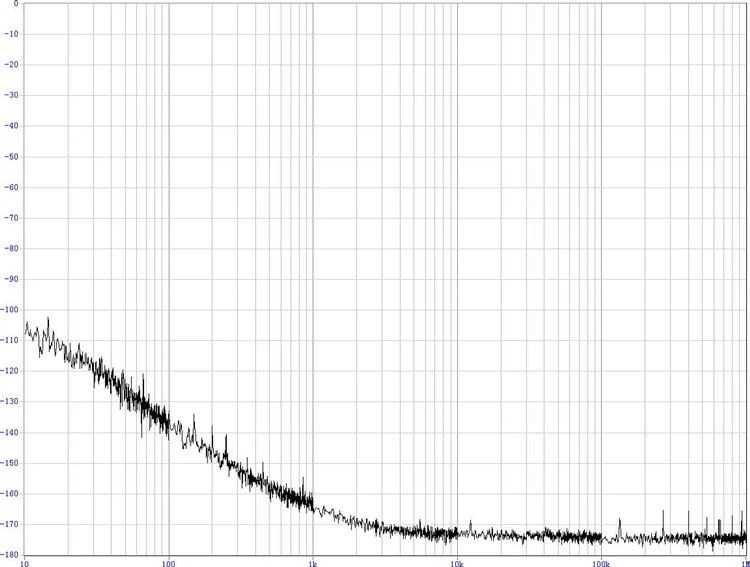

Phase noise

@ 10Hz offset

@ 100MHz

－

－

-100

dBc/Hz

@ 100Hz offset

－

－

-130

dBc/Hz

@ 1kHz offset

－

－

-160

dBc/Hz

@ 10kHz offset

－

－

-170

dBc/Hz

@ 100kHz offset

－

－

-170

dBc/Hz

Nominal Frequency

－

10.000

MHz

Initial tolerance

－

－

－

±0.5

ppm

Signal power

50Ωload

0

－

5

dBm

Phase noise

@ 10Hz

－

－

-130

dBc/Hz
