STXO13 Compensated TCXO

Low Phase Noise (-145dBc/Hz@1kHz)
High Stability (0.5ppm)
Wide Frequency Range (up to 150MHz)

Inquiry Now →

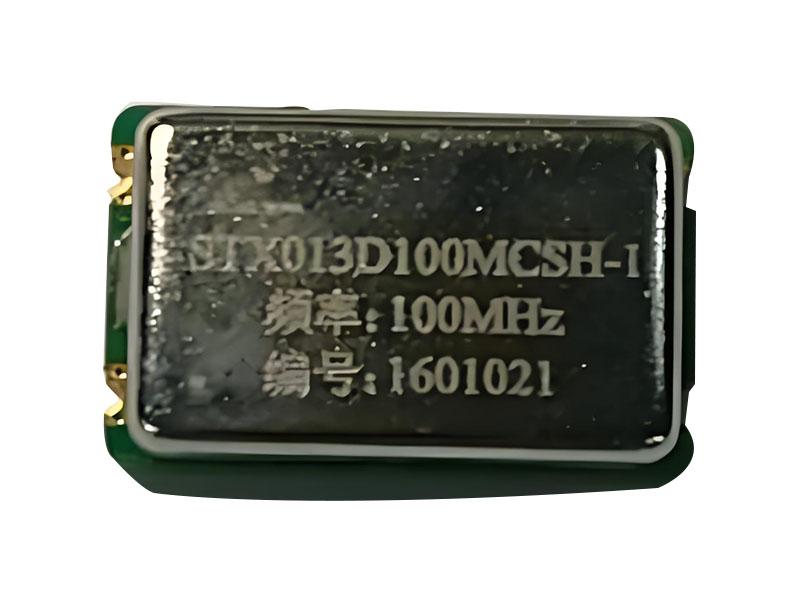

MODEL: STXO13D100MBSH

Features

Low Phase Noise (-145dBc/Hz@1kHz)

High Stability (0.5ppm)

Wide Frequency Range (up to 150MHz)

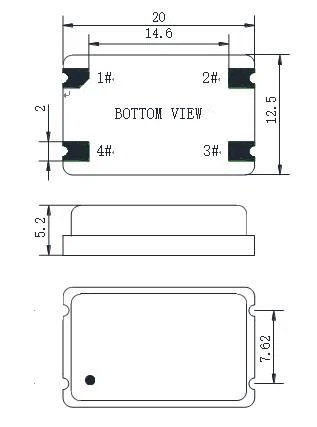

Miniature Package (20mm×12.5mm×5.2mm)

Electronic Parameters

Parameters		Conditions	Min.	Typ	Max.	Units
Nominal Frequency		－	100.000			MHz
Supply voltage		－	4.75	5	5.25	V
Package size		－	20×12.5×5.2			mm
Power consumption			－	－	25	mA
Freq. stability vs. load		RL±5％	－	－	±0.2	ppm
Freq. stability vs. supply voltage		VDD±5％	－	－	±0.2	ppm
Freq. stability vs. temperature		Referenced to 25℃ (-40 to +85°C )	－	－	±0.5	ppm
Initial tolerance		Vcont=+1.5V@25℃	－	－	±1	ppm
Aging		per 1st year	－	－	±1	ppm
Operating temperature range		－	-40	－	85	℃
Output wave		－	SINWAVE			－
Output power		VDD=5V	7	8	9	dBm
Output load		－	－	50	－	Ω
Harmonics		－	－	－	-30	dBc
Spurs		－	－	－	-70	dBc
Pull range		Vcont=0 to 3V	±3	－	－	ppm
Linearity		－	－	－	±10	%
Slope		－	positive			－
Control voltage		－	0	1.5	3.0	V

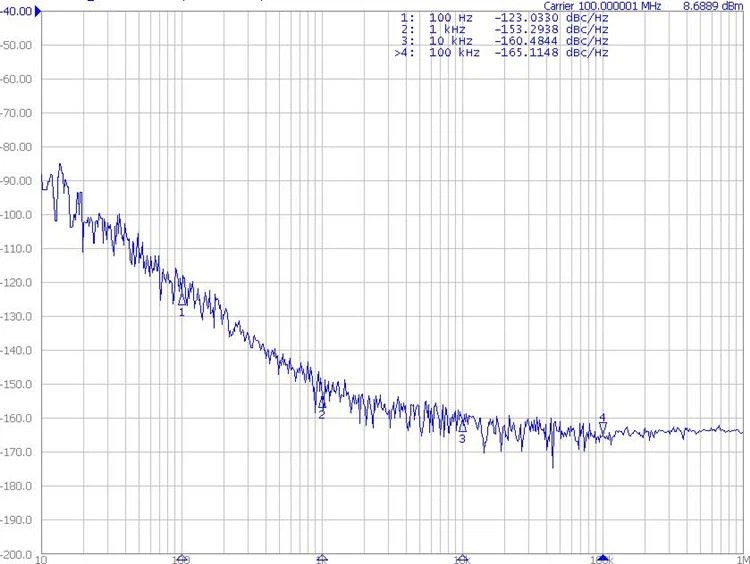

SSB Phase Noise	@ 100Hz offset	@100MHz	－	-115	-110	dBc/Hz
	@ 1kHz offset		－	-145	-140	dBc/Hz
	@ 10kHz offset		－	-155	-150	dBc/Hz
	@ 100kHz offset		－	-160	-155	dBc/Hz
